鏈斗式卸船機卷筒軸磨損現場修復

      珠海港碼頭共6臺大型煤炭卸船機，產量均為：1800t/h，其中4臺為抓斗式卸船機另外2臺為鏈斗式卸船機。該鏈斗式卸船機為國內首次研發制造，國內共有四臺同型號卸船機，該碼頭就有2臺。設備在使用過程中頂部提升卷筒主驅動減速機齒輪出現點蝕磨損現象，在拆卸減速機過程中對主軸軸頸造成拉傷磨損。

      該主軸位置在設備頂部，操作空間有限，拆卸安裝都非常耗時，并且安全性得不到保證，企業設備管理者通過網絡了解到索雷工業的現場修復技術并同我們取得聯系，經過電話交流溝通和現場具體磨損情況，給出企業較為詳盡的修復方案并得到領導的認可，隨即簽訂服務協議后前往現場修復。

卸船機卷筒軸軸頸磨損原因分析

      鏈斗式卸船機的頂部驅動卷筒是整個卸船機提升系統的動力核心部件，一旦出現問題設備將無法正常運行。該卷筒的動力來源于兩端各一個的大型圓柱齒輪減速機，兩端的減速機自重共15噸左右，整個重量全部作用到主軸的兩端，主軸承受的撓性變形較大，另外由于減速機體積較大，在拆卸安裝過程中主軸與空心軸的配合部位容易造成磕碰或拉傷。軸與空心軸的配合采用鎖緊盤的配合形式，鎖緊盤一旦松動將造成軸與空心軸的表面磨損狀態，使配合間隙加大造成失轉的情況，設備失去驅動力導致被迫停機。

索雷碳納米聚合物材料現場修復鏈斗式卸船機驅動軸磨損技術

      2019年11月，索雷工業現場工程師到達該碼頭，現場確認軸頸的磨損情況和磨損狀態，根據現場情況制定詳細的現場修復方案，使用索雷碳納米聚合物材料對主軸磨損部位進行現場修復。首先采用索雷基準刮研工藝進行軸頸尺寸恢復，達到與減速機空心軸配合的公差要求，材料完成固化后配合回裝減速機設備，在確保配合間隙的同時完成鎖緊盤的緊固工作，開機運行滿足設備正常使用要求。

卸船機卷筒軸磨損相關設備數據:

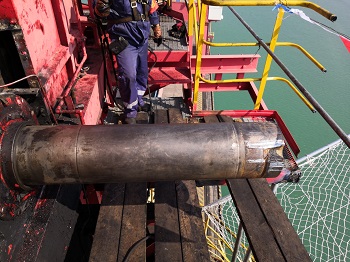

      軸頸尺寸：290mm、292mm；磨損位置：前端和后端；磨損寬度為：200mm；拉傷狀態：局部深坑，深度約25~30mm；轉速：60r/min左右；減速機型號：FH1530.103.C1B-00；速比：103.046；輸出扭矩：230000N.m。

索雷在線修復卸船機卷筒軸磨損步驟：

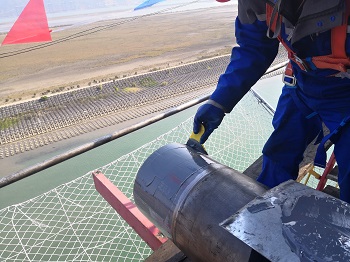

①　表面處理：包括軸頸、空心軸表面除油和打磨處理；

②　核實磨損尺寸：用千分尺測量軸頸尺寸，確認磨損量和配合間隙；

③　材料的調和：索雷碳納米聚合物材料需嚴格按照規定比例進行調和；

④　材料的施涂：現場利用專用工具在待修復部位進行材料施涂，控制嚴密度和厚度；

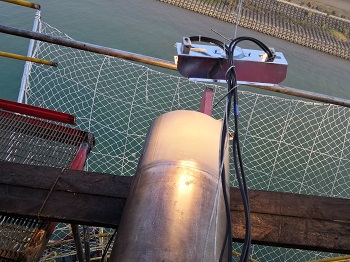

⑤　材料的固化：按照操作工藝對相應材料進行加熱后固化，控制加熱溫度和時間達到要求；

⑥　公差控制：用外徑千分尺和內徑千分尺對軸頸和空心軸內徑進行尺寸控制；

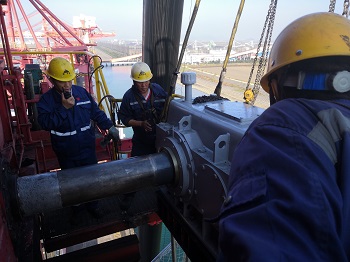

⑦　回裝減速機：用100噸吊車整體吊裝減速機進行回裝，裝配到位后緊固鎖緊盤進行配合。http://www.gz-jmgy.com
