礦山自動磨機軸磨損在線修復
該自動磨機主軸進出料口主軸軸承均采用滑動軸承（瓦），后期技術改造將軸瓦配合方式改成了滾動軸承配合，改造方式為空心軸上安裝兩個半圓軸套，相當于重新制造一個空心軸直徑，然后滾動軸承安裝在軸套表面與之配合。

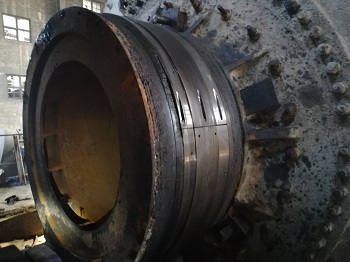

進料口一側為一整圓單列圓柱輥子軸承，軸承位寬度約220mm，出料口一側為半圓刨分式單列圓柱輥子軸承，軸承位寬度380mm。空心軸表面鑲嵌安裝兩個半圓錐度軸套，1:30錐，小頸直徑為2000mm，材質軸承鋼，軸承安裝于半圓套的外表面。其中進料口一側表面表面深度約0.2mm，出料口一側表面磨損深度0.6mm以上。由于半圓套表面磨損，導致軸承內圈轉動，運行溫度升高，軸向竄動嚴重，無法使用。

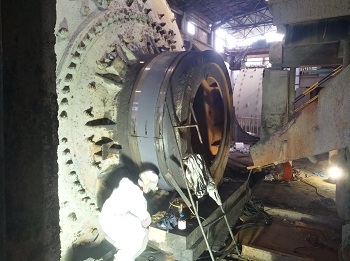

此臺磨機由于軸直徑較大，碳納米聚合物材料的固化時間是有限的，所以必須在有限的時間內將軸修復完畢，軸承安裝到位。因此需要考慮軸修復的同心度問題、軸承吊裝問題、軸承安裝問題，軸承緊固問題及軸承游隙問題。

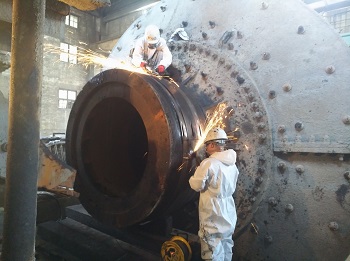

1.通過反復空試，確定軸的整體磨損尺寸，同時通過多次空試可以根據(jù)前期預案來檢驗軸承安裝過程的合理性、檢驗軸承安裝到位的時間、檢驗軸承是否安裝到位、檢驗軸承安裝手段的合理性。根據(jù)多次空試最終得到了一套完整的數(shù)據(jù)，根據(jù)所得到的數(shù)據(jù)對整個修復方案做適當?shù)恼{整，保證修復一次成功；

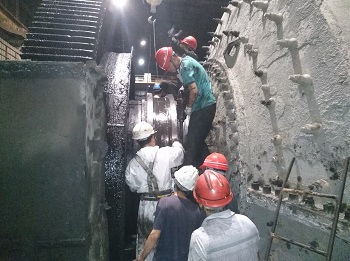

2.由于軸承體積較大，進料口為整圓，采取刮研工藝修復軸頸，然后熱裝軸承的方式；
3.出料口為刨分式軸承，采取點定位的工藝修復軸頸，分段修復，然后采取二次緊固軸承的方式加以固定軸承；
4.整個修復過程耗時3天，最終開機運行，入料口溫度42℃，出料口溫度38℃，符合設備運轉要求，修復效果良好，經(jīng)過后期長期連續(xù)運轉未發(fā)現(xiàn)軸承溫度上升和軸承內圈發(fā)生相對運動的情況。http://www.gz-jmgy.com
