【案例分析】圓振篩軸承位磨損原因及修復方法

圓振動篩是一種做圓形振動、多層數、高效新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

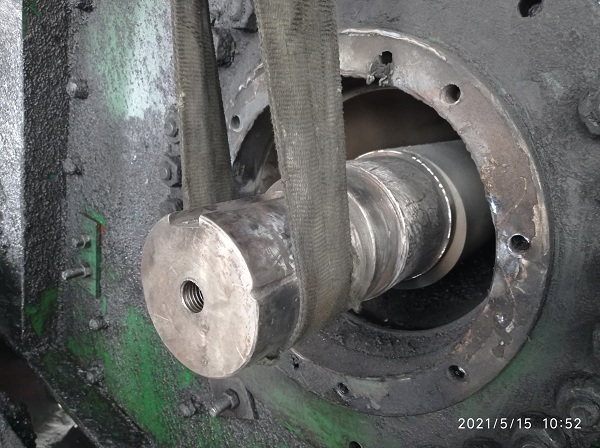

　　某企業圓振篩軸承位磨損，設備參數：軸徑Ф170mm,磨損量：0.3mm左右，軸承型號：22334CAw33。

　　圓振篩軸承位磨損的原因是：曲軸軸頸與軸承之間的徑向間隙很小，這一間隙可使曲軸自由轉動而不發生曠和產生徑向跳動。如果軸頸與軸承之間的徑向間隙發生變化，往往會造成曲軸軸頸與軸的早期磨損和破壞，會使圓振篩工作振動增大，噪聲大。

　　目前采用索雷碳納米聚合物材料技術是比較快速修復的一種工藝，針對圓振篩軸承位磨損問題，可以采用工裝修復工藝，利用軸上前軸肩尺寸作為確定同軸度的基準，在確定軸承與軸的同軸度后，并利用材料和專用工裝恢復軸徑實現快速在線修復，滿足設備正常運行，修復步驟也特別簡單：

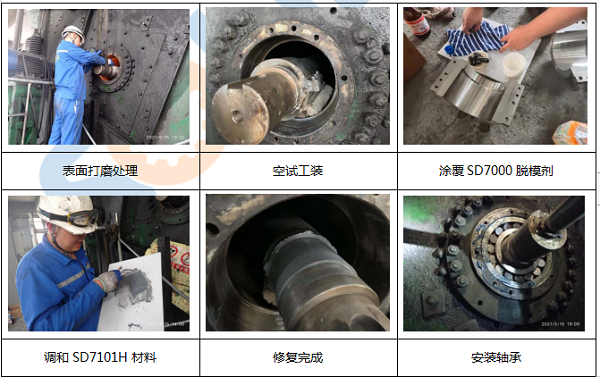

　　(1) 使用氧氣乙炔進行表面烤油處理，使用工具進行表面的打磨處理與清除高點;

　　(2) 測量軸徑尺寸，確定軸基準面未發生磨損;

　　(3) 進行空試工裝，保證工裝絕對合適;

　　(4) 使用無水乙醇進行表面清洗，保證表面干潔;

　　(5) 在工裝內表面刷涂SD7000脫模劑;

　　(6) 調和并涂抹碳納米聚合物材料SD7101H;

　　(7) 裝夾工裝，確保工裝安裝到位結合面無縫隙;

(8)待材料固化后，拆除工裝并清除多余材料。

　　圓振篩日常保養建議：

　　(1)啟動前

　　檢查粗網及細網有無破損;每一組束環是否鎖緊;檢查旋振篩的篩框的V型圈是否有破損，如果有破損需要及時修補，防止物料泄露。

　　(2)啟動時

　　注意有無異常雜音;電流是否穩定;振動有無異狀。

　　(3)使用后：每次使用完畢即清理干凈。

　　(4)定期保養：定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。
