廢鋼破碎機軸頸磨損快速修復

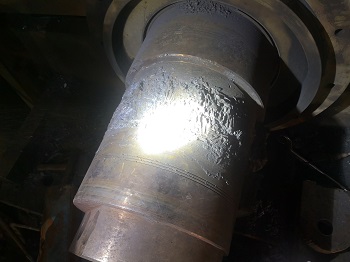

廢鋼破碎機每小時可破碎出產(chǎn)廢鋼17T，轉(zhuǎn)速為600r/min，此破碎機沒有自由側(cè)，兩側(cè)軸承位都是固定側(cè)，這應該是廠家設計的原因，因為設備兩端都可以作為傳動側(cè)，都可以安放電機進行傳動，只是廠家只給這臺破碎機配了一臺功率較大的電機進行傳動，該設備是企業(yè)于2018年時采購，在2019年時傳動側(cè)軸承位出現(xiàn)燒結(jié)現(xiàn)象，當時采取的解決方式是拆卸主軸返廠更換的方式解決，企業(yè)連拆加裝返廠換主軸等共耗時1個多月的時間，在使用1年時間后軸承位再次出現(xiàn)問題，軸承損壞直接燒結(jié)在了軸上，企業(yè)在拆卸軸承時直接使用氣割將軸承割下，在割除軸承時因氣割產(chǎn)生的高溫導致軸承內(nèi)圈融在了軸上，軸承位出現(xiàn)大范圍高點，局部位置出現(xiàn)輕微裂紋，為防止軸因氣割而產(chǎn)生高溫出現(xiàn)裂紋加深情況，只能是使用磨光機進行打磨的方式進行解決，此次因工期原因沒有采取返廠修復的方式而是采取了我方的工裝修復工藝進行修復。

破碎機軸頸磨損現(xiàn)場修復步驟

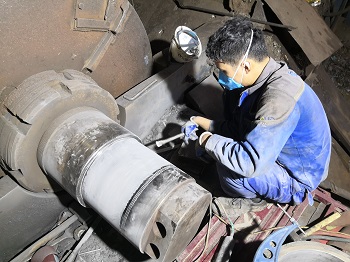

（1）使用磨光機進行表面處理，去除表面高點；

（2）測量軸徑尺寸，依據(jù)尺寸加工工裝；

（3）空試工裝，保證工裝完全合適；

（4）工裝內(nèi)表面涂覆索雷SD7000脫模劑，晾干，備用；

（5）使用無水乙醇進行清洗，保證表面干潔；

（6）按比例調(diào)和索雷碳納米聚合物材料SD7102，至均勻無色差；

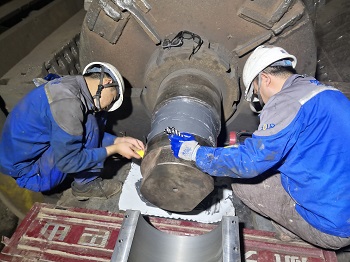

（7）涂覆材料，先打底然后直接涂覆，涂覆時要均勻；

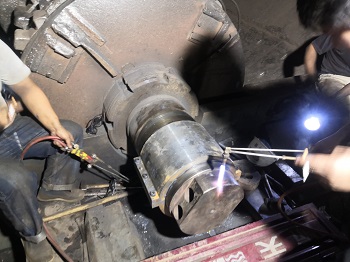

（8）快速裝夾工裝；

（9）拆除工裝并測量修復后尺寸；

（10）清除多余材料準備回裝軸承

（11）軸承內(nèi)圈涂覆索雷SD7000脫模劑；
