雙驅(qū)斗提主軸磨損采用索雷技術(shù)在線修復(fù)

      此次是企業(yè)的4#雙驅(qū)斗提主軸損壞，進(jìn)行拆卸的同時(shí)，企業(yè)負(fù)責(zé)人立刻聯(lián)系了索雷工業(yè)方案中心，并提供了4#雙驅(qū)斗提的基本參數(shù)，軸承型號(hào)：23152，n1轉(zhuǎn)速：14.8r/min，軸承位：260mm，寬度：144mm，索雷工業(yè)方案中心立刻派遣距離鹽城最近的工程師攜帶索雷碳納米聚合物材料SD7101H從江陰前往現(xiàn)場(chǎng)，趕到現(xiàn)場(chǎng)后，企業(yè)剛好把損壞的軸承拆下來(lái)，工程師按照預(yù)先制定的方案有條不紊的對(duì)設(shè)備進(jìn)行修復(fù)，僅用六小時(shí)就修復(fù)完畢，給企業(yè)挽回了巨大地停機(jī)損失，索雷碳納米聚合物應(yīng)用技術(shù)在線修復(fù)成本低，不需要拆卸主軸即可完成修復(fù)，不僅節(jié)省了拆卸所花費(fèi)的人力、物力、財(cái)力，而且還節(jié)省了寶貴的時(shí)間。

關(guān)于雙驅(qū)斗提主軸修復(fù)工藝操作步驟：

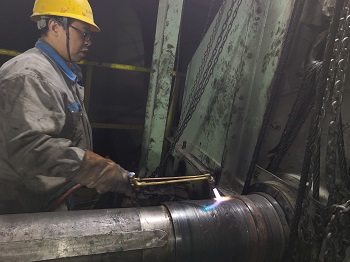

1. 表面烤油：使用乙炔氧氣進(jìn)行烤油；

2. 表面打磨：使用磨光機(jī)將表面打磨粗糙、干凈，直至出現(xiàn)金屬光澤，增大材料粘結(jié)力；

3. 表面清洗：用無(wú)水乙醇清洗軸表面；

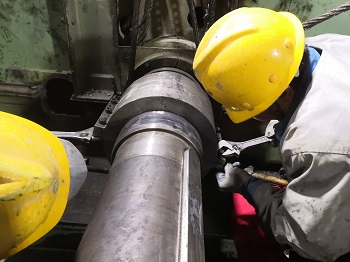

4. 確認(rèn)軸表面無(wú)高點(diǎn)后，空試工裝確認(rèn)工裝定位面準(zhǔn)確無(wú)誤；

5. 空試完畢后，拆卸工裝，在工裝內(nèi)表面清洗干凈后涂抹脫模劑SD7000；

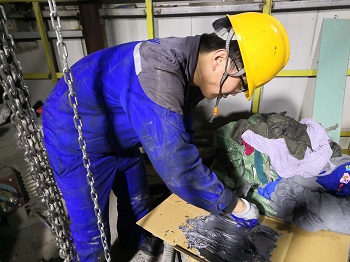

6. 按比例調(diào)和索雷碳納米聚合物材料SD7101H，調(diào)和至均勻無(wú)色差為止；

7. 將調(diào)和好的材料均勻涂抹至軸承位的表面，反復(fù)刮壓，

8. 安裝工裝，然后碘鎢燈加熱兩個(gè)小時(shí)加速固化以及提高材料性能；

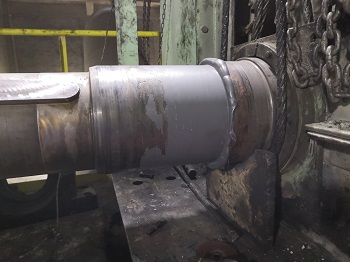

9. 固化完成后，拆卸工裝，測(cè)量修復(fù)尺寸為220.05mm，最后裝配軸承。http://www.gz-jmgy.com
