破碎機電機聯(lián)軸器軸頭磨損現(xiàn)場修復

破碎機電機聯(lián)軸器軸頭磨損修復項目名稱及概況：

1.破碎機電機聯(lián)軸器軸頭磨損，軸徑359mm，磨損深度0.5-1mm,寬度545mm，后軸肩369.77mm；軸套內(nèi)孔：359.04mm; 軸套深度537mm；

2.破碎機電機聯(lián)軸器主軸轉(zhuǎn)速：250r/min，電機容量8000kw；

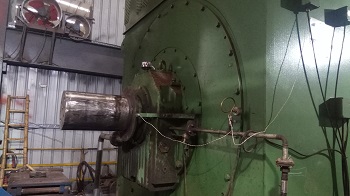

3.聯(lián)軸器軸頭配合面有較深劃痕，局部有深坑，存在高點；

4.待修復表面尺寸呈波浪規(guī)律性分布，經(jīng)現(xiàn)場分析研究，可采用索雷刮研工藝進行修復。

破碎機電機聯(lián)軸器軸頭磨損現(xiàn)場修復步驟

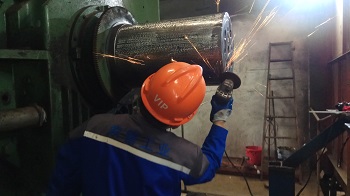

（1）表面處理：表面除油，去除氧化層、高點；用無水乙醇清洗待修復面，晾干；

（2）調(diào)和索雷碳納米聚合物材料 SD7101H,調(diào)至均勻無色差；

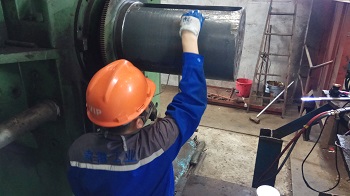

（3）涂覆材料至待修復面，要求材料厚度均勻，略高于基準面；

（4）采用索雷刮研工藝進行現(xiàn)場修復；

（5）加熱固化材料：可用碘鎢燈加熱2小時固化材料，加熱溫度不能高于80攝氏度；

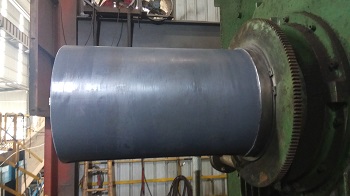

（6）待材料完全固化后，打磨去除多余材料，修正尺寸；

（7）加熱聯(lián)軸器軸套至200-300攝氏度；軸頭上的傳動鍵安裝到位；

（8）裝配聯(lián)軸器：把聯(lián)軸器軸套懸吊至軸頭前端，調(diào)整軸套到合適安裝位置，在軸頭的待裝配面涂抹潤滑油脂，用液壓千斤頂把軸套裝配到位；

（9）裝配時間要盡可能的縮短，防止軸受熱膨脹，難以裝配；http://www.gz-jmgy.com
