【項(xiàng)目介紹】細(xì)碎機(jī)液耦位軸徑磨損在線快速修復(fù)項(xiàng)目
細(xì)碎機(jī)液耦位軸徑磨損在線快速修復(fù)項(xiàng)目合作背景

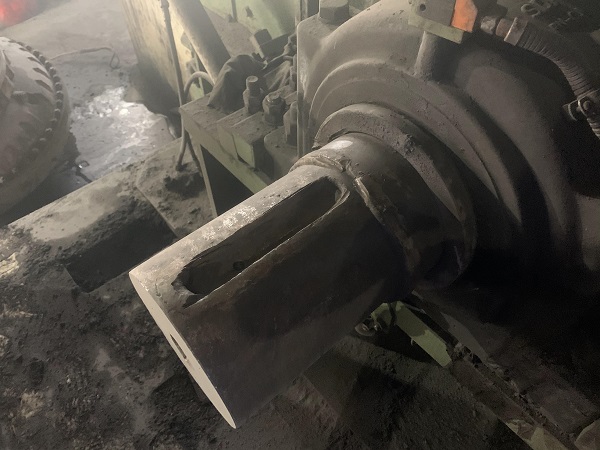

去年5月中旬，企業(yè)細(xì)碎機(jī)液耦位置軸徑出現(xiàn)了磨損，設(shè)備數(shù)據(jù)為：細(xì)碎機(jī)軸徑170mm磨損寬度210mm，磨損深度0.7mm。企業(yè)設(shè)備負(fù)責(zé)人聯(lián)系到我司技術(shù)工程師后表示：此位置屬于鍵配合直接裝配液耦，此部位出現(xiàn)磨損以后，如果長(zhǎng)時(shí)間不處理會(huì)導(dǎo)致斷軸，也會(huì)導(dǎo)致液耦出現(xiàn)損壞，因整體拆卸在返廠進(jìn)行修復(fù)不太現(xiàn)實(shí)，整體拆卸不僅費(fèi)時(shí)費(fèi)力，而且拆卸過后只能采取更換的方式，因細(xì)碎機(jī)的錘盤與軸是屬于熱裝的，整體把軸使用壓力機(jī)壓出來難度很大，一般只能采取，切割的方式，破壞性拆卸，整體費(fèi)用也高，我司技術(shù)工程師告知，此部位可以進(jìn)行在線修復(fù)，不過后續(xù)裝配難度較大，需現(xiàn)場(chǎng)制作一個(gè)設(shè)備專用的裝配工裝，企業(yè)負(fù)責(zé)人表示現(xiàn)場(chǎng)會(huì)積極配合爭(zhēng)取早日修復(fù)完畢，解決這個(gè)困擾他們的大難題，我司工程師與六月初前往修復(fù)，到達(dá)現(xiàn)場(chǎng)后僅用時(shí)8小時(shí)就完成了修復(fù)，修復(fù)完畢后設(shè)備運(yùn)行正常。
設(shè)備經(jīng)過長(zhǎng)時(shí)間運(yùn)行過后，與液耦配合的鍵條受力最大出現(xiàn)了金屬疲勞；金屬疲勞屬內(nèi)部結(jié)構(gòu)并不均勻，從而造成應(yīng)力傳遞的不平衡，有的地方會(huì)成為應(yīng)力集中區(qū)。與此同時(shí)，金屬內(nèi)部的缺陷處還存在許多微小的裂紋。在力的持續(xù)作用下，裂紋會(huì)越來越大，金屬中能夠傳遞應(yīng)力部分越來越少，直至剩余部分不能繼續(xù)傳遞負(fù)載時(shí)，金屬構(gòu)件就會(huì)全部毀壞，當(dāng)鍵條出現(xiàn)跑鍵現(xiàn)象后，液耦直接與軸產(chǎn)生了摩擦導(dǎo)致軸頭出現(xiàn)了磨損。
細(xì)碎機(jī)液耦位軸徑磨損如何修復(fù)？本次修復(fù)采用工裝修復(fù)工藝

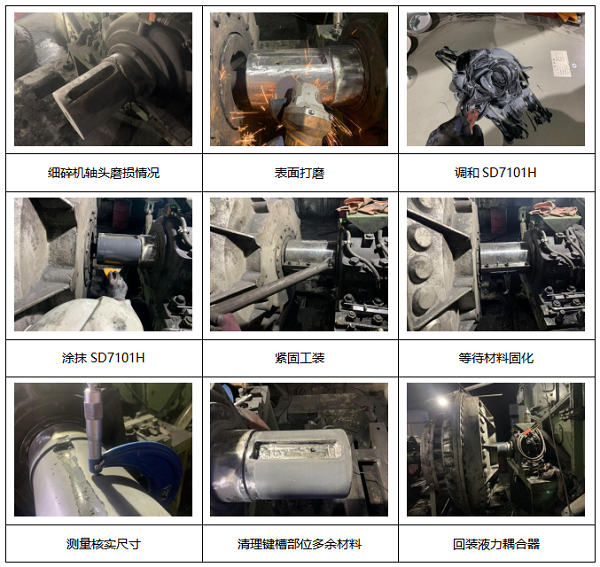

1.查看軸頭磨損情況，確定定位面后測(cè)量直徑尺寸并做記錄，工裝加工內(nèi)孔，按照現(xiàn)場(chǎng)測(cè)量數(shù)據(jù)為準(zhǔn)；
2.用氧氣乙炔表面除油，然后打磨修復(fù)面，確保表面粗糙以增大粘結(jié)力，無水乙醇清洗修復(fù)表面，安裝工裝空試是否合適；
3.空試完成后，按比例調(diào)和索雷碳納米聚合物材料SD7101H，調(diào)和至均勻無色差為止，把調(diào)和好的索雷SD710H材料涂抹在修復(fù)面上，安裝工裝到位；
4.加溫固化，提高材料性能并且可以快速固化；
5.拆卸工裝，核實(shí)修復(fù)尺寸，確認(rèn)無誤后清除多余材料后制作專用裝配工裝；
6.裝配液力耦合器到位；
